上期文章中，小曼給大家介紹了一些碳纖維布U型箍的原理和注意事項，U型箍是抑制碳纖維布與混凝土基材發生剝離破壞，保證碳纖維布與混凝土基材共同受力的重要構件，是碳纖維布加固主體的一部分。U型箍從名稱上來看很像是一種結構，那么肯定有很多朋友會好奇：建筑加固碳纖維布U型箍有哪些布置形式呢？這期小曼就結合不同的場景給大家分析一下這個問題。

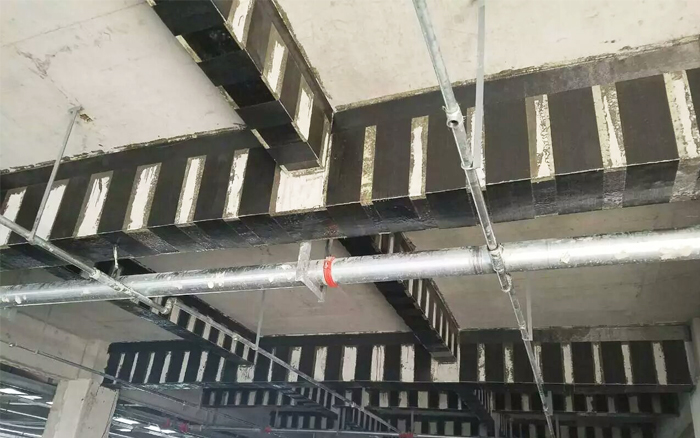

（碳纖維布U型箍）

事實上，錨固碳纖維布、防止剝離破壞發生僅是U型箍作用之一，U型箍還承擔著受彎構件中斜截面承載力加固的作用。針對于正截面與斜截面之間加固重點的不同，U型箍在梁體的布置形式也存在差異。

正截面加固

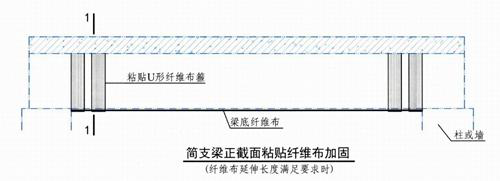

當碳纖維布加固梁體僅在兩側粘貼U型箍時，基本上說明該梁體僅針對正截面承載力進行了加固處理。正截面的U型箍布置可分為兩種，主要受碳纖維布粘貼延伸長度所影響。

需要注意的是，延伸長度僅影響U型箍的布置形式，無論計算得出延伸長度是否到達端部，在受彎構件正截面加固中都要求梁底粘貼的碳纖維布延伸至端部。

當通過計算得出碳纖維布延伸長度無法滿足要求時，需要在延伸長度范圍內均勻設置不少于三道的U型箍錨固。無論是端箍還是中間箍，都需要保證厚度不小于梁底碳纖維的一半。

斜截面加固

碳纖維布對受彎構件斜截面加固時，根據構件種類的不同，也會存在是否布置加密區的區別，本篇文章著重討論不考慮加密區的情況下對斜截面加固。斜截面加固中，要求U型箍必須垂直于構建軸線方向進行粘貼，不得采用斜向粘貼的方式。區別于正截面加固，斜截面加固中U型箍的布置需要進行計算來進行確定。

在斜截面加固中需要注意的是相鄰兩條U型箍之間的凈間距（即U型箍邊緣間的距離）不應大于GB 50010中最大箍筋間距的0.7倍，且不應大于梁高的0.25倍，以保證加固效果。同時當梁高大于600mm時，應在梁的腰部增設一道縱向腰壓帶，必要時還可增設自鎖裝置。

可以看出建筑加固碳纖維布U型箍的布置形式和加固部位和用途有直接關聯，所以大家一定要結合現場情況采用合理的加固方式。無論是錨固作用還是承載力的提高，都是對加固材料性能的考驗，大家在購買碳纖維布的時候，一定要讓產家提供碳纖維布檢測報告和質保書，南京曼卡特可以為客戶提供現場檢測，讓您親自見證優質碳纖維布的誕生~曼卡特一站式服務熱線：400-894-5118
